Способы подключения к каналам связи по технологии PLC

Для построения сети на основе PLC-технологии выполняется подключение PLC-оборудования к электросети.

В общем случае PLC-сеть строится подключением PLC-модема к линиям электропередач при помощи фильтра присоединения. Электропитание модема происходит от сети посредством блока питания. Подключение модема к фильтрам осуществляется через коаксиальный кабель с BNC-коннекторами на концах, а к блоку питания через провод питания.
В зависимости от типа линии связи, подключение реализуется следующим образом:

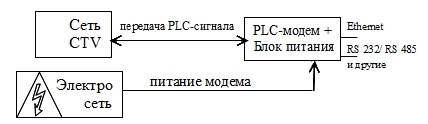

Коаксиальная сеть

Модем со встроенным блоком питания для передачи данных подключается напрямую через коаксиальный кабель, а запитка модема происходит от электросети.



k1

Низковольтные электросети

  • 110-220В — модем со встроенным блоком питания подключается на прямую к сети;

k2

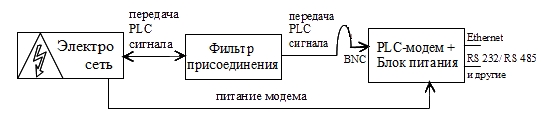

  • от 220В до 1кВ при подключении используются индуктивные или ёмкостные фильтры присоединения и модем со встроенным/внешним блоком питания.

k3

Средневольтные (от 3кВ до 36кВ) и высоковольтные (от 110 кВ и выше) силовые линии

При подключении применяются специальные фильтры присоединения, основанные на использовании высоковольтных конденсаторов, и внешние блоки питания.

k4

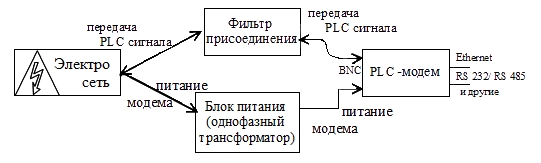

Контактная сеть (600В) — питание электротранспорта

При подключении применяются специальные фильтры присоединения, основанные на использовании высоковольтных конденсаторов, и внешние блоки питания в исполнении однофазных трансформаторов

  • для постоянного и переменного тока

k5
